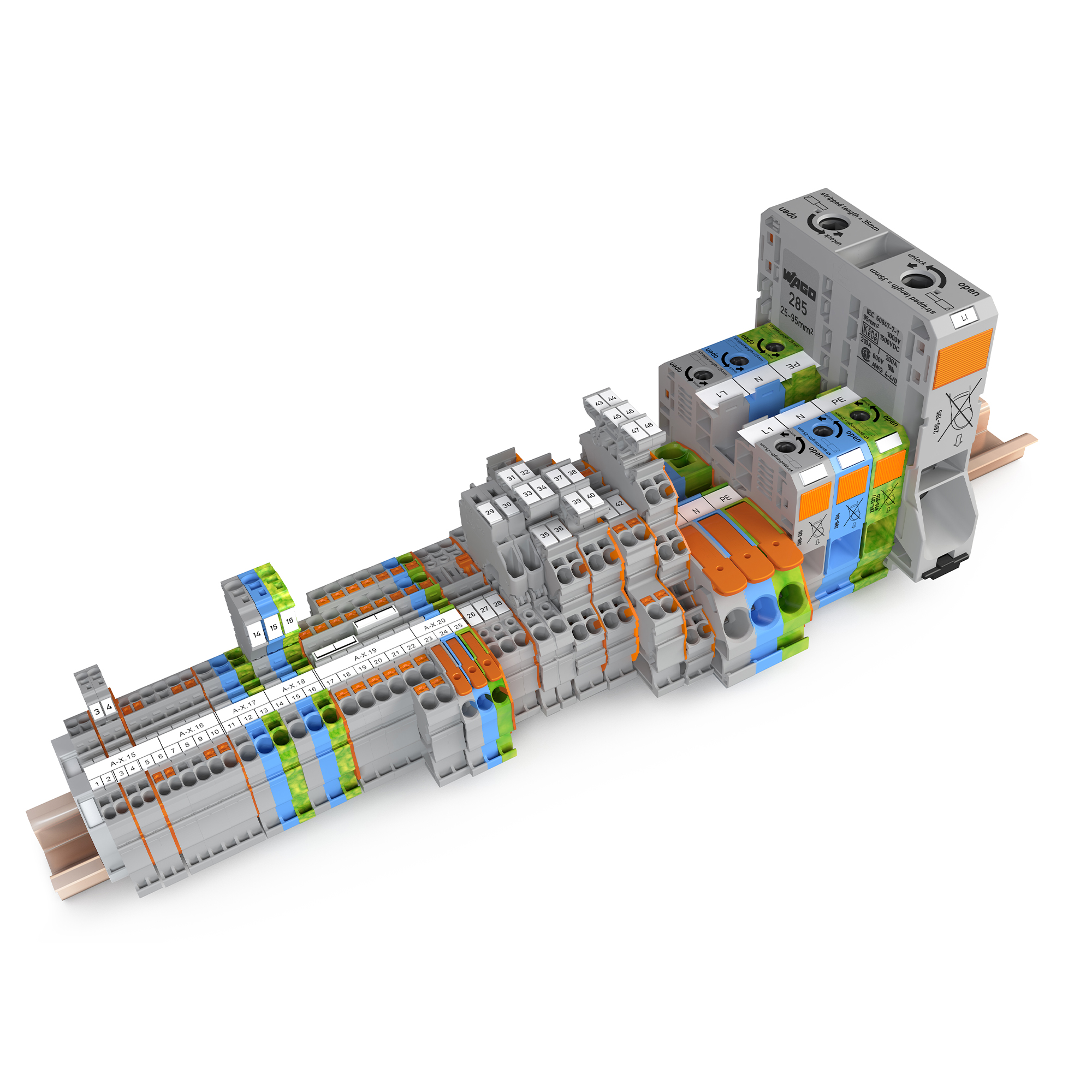

Bornes sur rail / châssis pour chaque application

La gamme de bornes sur rail avec la technologie de connexion CAGE CLAMP® éprouvée propose la borne adaptée à chaque application : bornes à fusibles, à déconnexion/test, à diodes et DEL, bornes enfichables – et même des bornes sur rail pour le câblage de capteurs et d'actionneurs.

Avantages :

• Bornes à plusieurs niveaux : les bornes à deux ou trois niveaux permettent d'économiser de l'espace

• Connexions CAGE CLAMP® : des milliards de fois testées et éprouvées

• Possibilités multiples et individuelles de mise en commun par le biais de barres de pontage enfichables, de cavaliers abaissés, de cavaliers décalés, de cavaliers verticaux, etc.

• Identification de circuit via des marqueurs WMB

• Test facile grâce à des adaptateurs de fiches de test enfichables et modulaires, ainsi qu'à des fiches de test

Les mini-bornes de montage sur rail de WAGO sont idéales pour les applications limitées à l'espace et les petites tailles de conducteurs. Grâce à la technologie éprouvée CAGE CLAMP® de WAGO, ces bornes offrent des connexions fiables et résistantes aux vibrations.

Avantages :

• Nécessitent un espace de boîtier minimal

• Montage sur rail DIN-15 ou DIN-35

• Versions gris clair pour les applications EX e II

• Simplicité de la mise en commun, du marquage et des essais

Les bornes de montage sur rail compactes de WAGO sont extrêmement compactes, ce qui les rend idéales pour les applications peu encombrantes. Les bornes à double ou triple étage permettent d'économiser encore plus d'espace. La technologie éprouvée CAGE CLAMP® de WAGO fournit des connexions fiables.

Avantages :

• Montage sur rail DIN-15 ou DIN-35

• Modules de dérivation modulaires et enfichables pour des connexions et des tests supplémentaires

• Versions gris clair pour les applications Ex e II

• Les bornes à double ou triple étage permettent d'économiser encore plus d'espace

• Mise en commun flexible grâce à deux emplacements parallèles pour cavaliers

Les bornes modulaires sur rail sont idéales pour les barrettes de connexion personnalisées ou prêtes à l'emploi pour les applications de montage sur panneau. Ces bornes peuvent être montées à l'aide de brides à vis, de pieds encliquetables pour les trous de montage ou pour l'assemblage sur des rails porteurs en aluminium.

Avantages :

• Diverses options de montage via des brides ou des pieds encliquetables

• Câblage facile grâce aux bornes à entrée frontale ou latérale

• Bornes disponibles avec boutons-poussoirs sur un ou les deux côtés

• Tension nominale (Série 264) : 800 V

• Vaste champ d'application : versions disponibles pour les applications Ex e II

La série 862 est idéale pour connecter jusqu'à quatre conducteurs de 0,5 à 4 mm² (20 à 12 AWG) par potentiel.

Avantages :

• Connecte jusqu'à quatre conducteurs allant de 0,5 à 4 mm² (20 à 12 AWG)

• Câblage rapide sur site avec technologie Push-in CAGE CLAMP® : terminaison simple de conducteurs solides, conducteurs à brins fins avec ferrules ou conducteurs liés par ultrasons

• Avec le contact de mise à la terre automatique en option sur la plaque de montage, le vernis de la plaque est instantanément pénétré

• Boutons-poussoirs pour une installation facile avec un outil d'exploitation ou à la main

• Les points de test intégrés simplifient les tests avec une fiche de test de 2 mm de diamètre

• Option de marquage flexible avec marquage standard (pré-marqué), bande de marquage ou marquage personnalisé pour les commandes importantes

Les borniers pour matrices de raccordement et bornes à potentiel commun de la série 727 de WAGO offrent l'interface parfaite entre le niveau de contrôle et le niveau de terrain et sont idéaux pour les tableaux de raccordement matriciels avec accès unidirectionnel.

Avantages :

• Configuration simple et claire du tableau de répartition matriciel : le côté du champ reflète le côté de la répartition

• Densité de connexion élevée : de nombreux points de serrage dans un espace réduit

• Affectation claire : unités de serrage directement identifiables

• Versions avec ou sans clips de verrouillage pour les couvercles de goulottes de câbles

• Borniers bleus pour applications Ex i

• Test facile grâce à la fente de test pour les fiches de test de 2,3 mm (0,091 po) Ø

Les matrices de répartition matriciels offrent une densité de signal élevée avec un encombrement minimal. Une disposition claire et des possibilités de test simples sont essentielles.

Avantages :

• Disponibles avec différents nombres de pôles; versions 32, 48 et 80 pôles, ainsi que la version fine 32 pôles pour les baies de 19 po

• Modules supplémentaires pour la connexion directe au cadre de montage

• Prises de test intégrées pour chaque signal/potentiel

• Marquage de groupe individuel via des marqueurs WSB

• Assemblages de modules colorés marqués en usine pour une meilleure vue d'ensemble

• Matrices de répartition bleues pour les applications Ex i

Le système de connexion de blindage de WAGO assure un blindage CEM efficace. Les courants parasites à haute fréquence sont évacués en toute sécurité et garantissent une protection CEM idéale pour les machines et les installations.

Avantages :

• Étriers de serrage de blindage, Support de barres collectrices et une gamme d'accessoires disponibles

• Étriers de serrage de blindage avec ressort pour un contact et une performance excellents du blindage

• Diverses possibilités de montage sur des barres omnibus, des plaques de montage ou des rails DIN spécialement fendus

• Le montage vertical ou horizontal à hauteur réglable des supports de barres permet une flexibilité totale de l'installation
