Steckbare Reihenklemmen

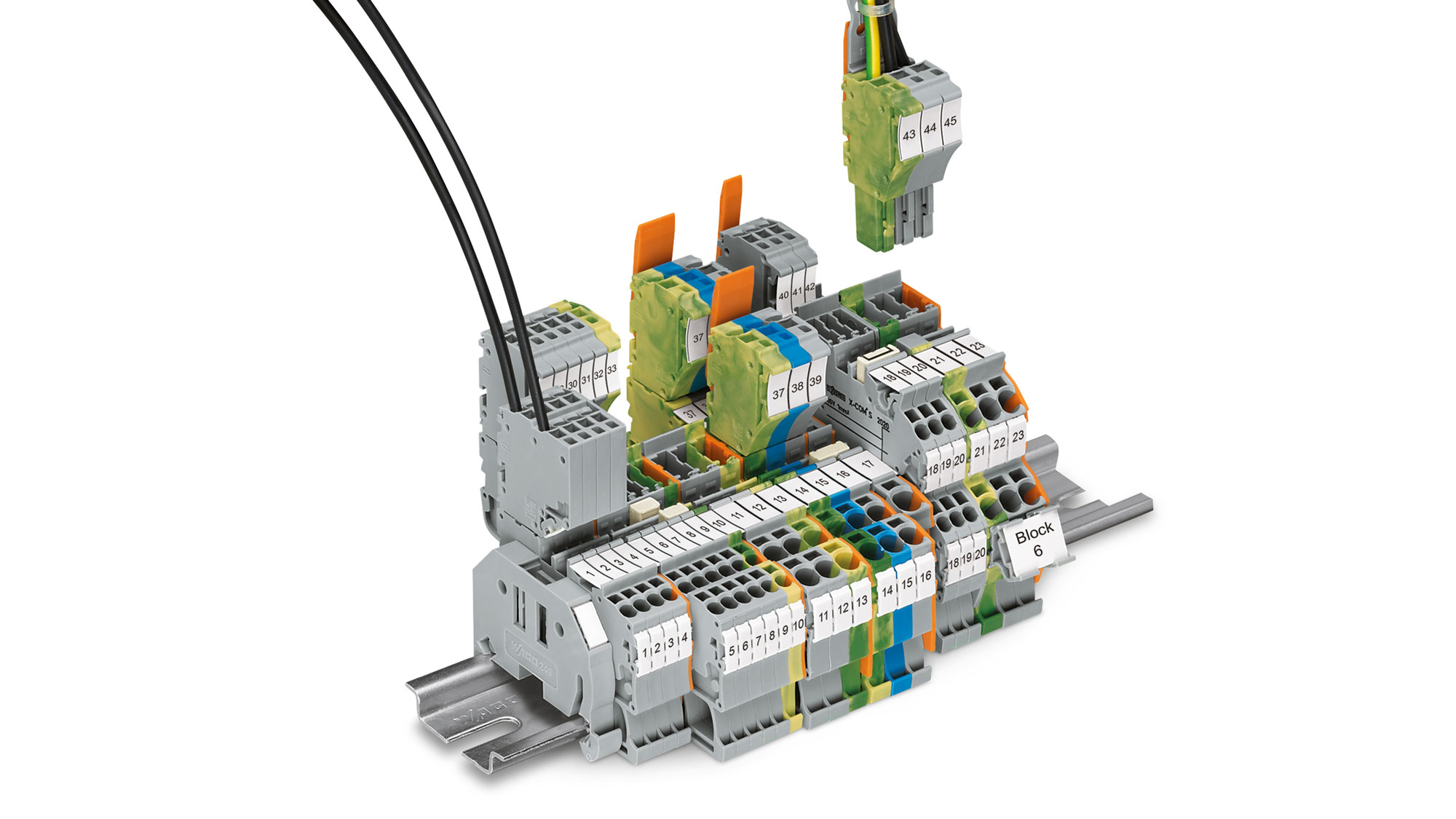

Variantenvielfalt ist beim X-COM^®-SYSTEM Programm. Neben der Tragschienenmontage beinhaltet das System auch Komponenten für die Leiterplatte oder für fliegende Verbindungen sowie für die Montage auf Oberflächen oder als Gehäusedurchführungen. Der milliardenfach bewährte CAGE CLAMP^®-Anschluss sorgt für Sicherheit in allen Einsatzbereichen.

Vorteile:

• Fehlervermeidung: 100%iger Fehlsteckschutz durch Kodierung polgleicher Gruppen

• Sicherheit: mechanische Sicherungsmaßnahmen durch Verriegelungsklinken, Zugentlastungsplatten oder -gehäuse

• Einfaches Prüfen durch Prüföffnungen für Prüfstecker in Federleisten und Basisklemmen

• Brückungsmöglichkeiten in Federleisten und Basisklemmen: gewünschte Polverbindungen bleiben auch beim Abziehen der Federleite erhalten.

• Kostengünstiger Ersatz schwerer Steckverbinder mit 500 V / 32 A

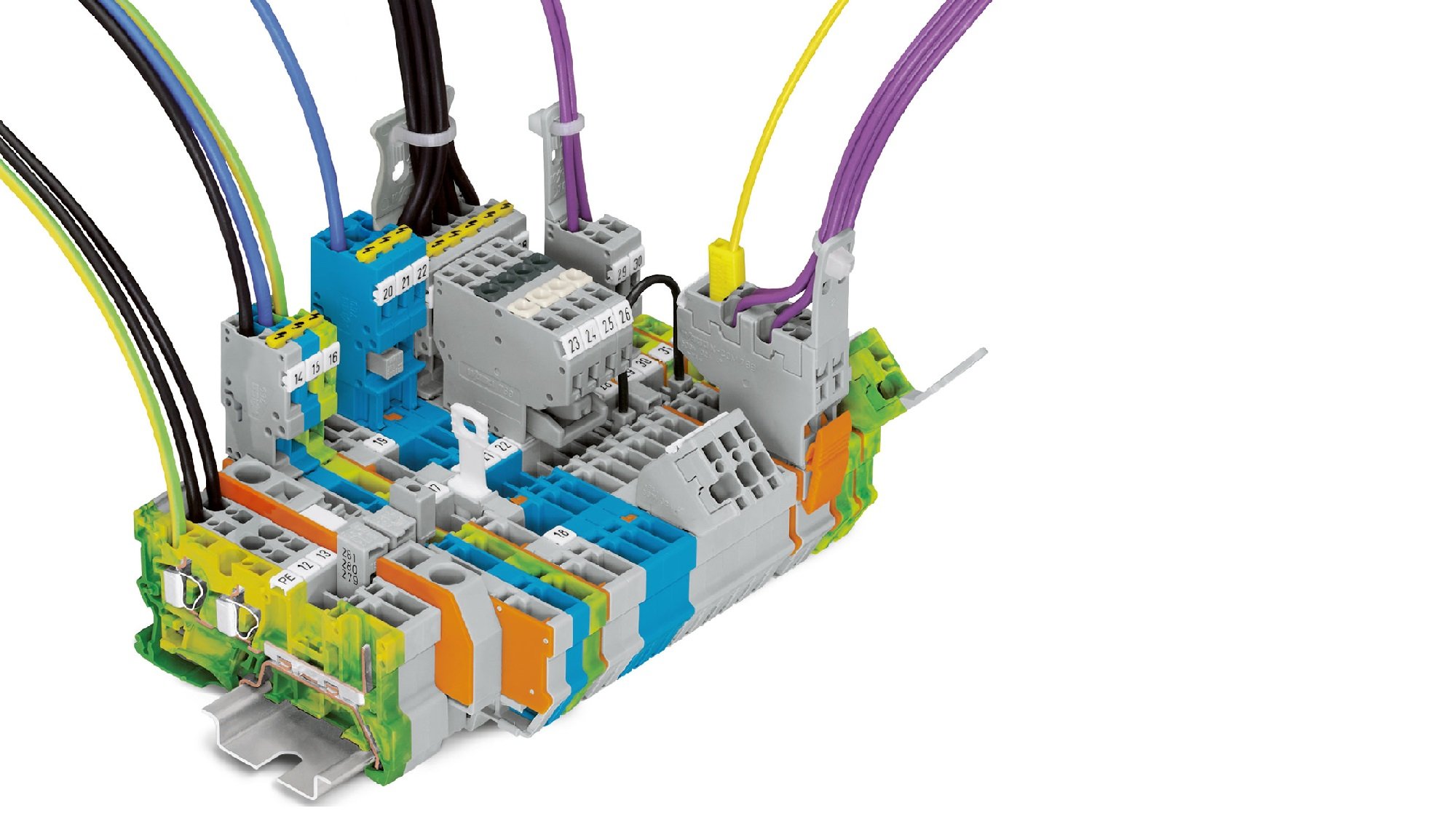

Das X-COM^®S-SYSTEM steht in zwei unterschiedlichen Klemmenbreiten zur Verfügung: Serie 2020 (3,5 mm Breite) und Serie 2022 (5,2 mm Breite). Es ist kompatibel mit den TOPJOB^®S-Reihenklemmen und profitiert somit vom umfangreichen Zubehör der TOPJOB^®S-Reihenklemmenfamilie z. B. beim Brücken und Beschriften.

Vorteile:

• Leiteranschluss bis 1,5 mm² bei einer Klemmenbreite von nur 3,5 mm sowie bis 4 mm² bei nur 5,2 mm Breite

• Schnelles Verdrahten dank Push-in CAGE CLAMP^® – direktes Stecken eindrähtiger und mehrdrähtiger Leiter sowie feindrähtiger Leiter mit Aderendhülsen

• Fehlstecken vermeiden durch Kodierung polgleicher Gruppen

• Sicherung der Federleisten durch Verriegelungsklinken und Zugentlastungsplatten

• Lösung jeder Brückungsaufgabe durch das multifunktionale Brückerprogramm (z. B. Querbrücker zur Endlosbrückung)

• Zwei Brückerspuren für vielfältige Brückungsvarianten

• Eindeutige Zuordnung dank mehrzeilig bedruckbaren Beschriftungsstreifen sowie WMB-Beschriftungsschildern

Die steckbaren Reihenklemmen des X-COM^®S-SYSTEMs sind auch als Ex-Ausführung verfügbar. Diese Varianten sind in der Zündschutzart "nA" zugelassen und dürfen in explosionsgefährdeten Bereichen der Zone 2 eingesetzt werden.

Vorteile:

• Schnell und fehlerfrei austauschbar durch den 100%igen Fehlsteck- und Berührungsschutz – auch im Ex-Bereich z. B. auf Offshore-Plattformen

• Zusätzliche Sicherheit durch verkürzte Verriegelungsklinken, die das unbeabsichtigte Trennen der Verbindung erschweren

• Das X-COM^®S-SYSTEM für Ex-Anwendungen ist für einen maximalen Leiterquerschnitt von 4 mm² und einen Nennstrom bis 20 A ausgelegt und zertifiziert.

WAGO hat die steckbaren Reihenklemmen X-COM^®S-SYSTEM um eine weitere Variante ergänzt. Bei dieser Ausführung sind Ein- und Ausgang gleichermaßen steckbar. Zwischen den Steckverbindern sitzt eine Klemme mit allen Systemvorteilen der steckbaren Reihenklemmen X-COM^®S-SYSTEM. Der Kunde profitiert bei dieser rein steckbaren und modularen Lösung von einer spürbaren Zeitersparnis.

Vorteile:

• Durchgängig steckbar: Vorkonfektionierte Kabelbäume sparen Zeit, vermeiden Fehler und minimieren dadurch Kosten.

• Kodierbar: Die Kodierung verhindert sicher Fehlsteckungen von Federleisten gleicher Polzahl.

• Berührungsgeschützt: Auch im getrennten Zustand ist ein sicherer Schutz vor spannungsführenden Teilen gewährleistet.

• Kompatibles Zubehör: Es kann das gleiche Zubehör wie bei dem Reihenklemmensystem TOPJOB® S verwendet werden.
