Energiezähler (MID)

Auftragsbezogene Fertigung, Lastmanagement und Energie-Reporting

Sub-Metering, Lastmanagement und Energie-Reporting

Verbrauchsabrechnung für öffentlichen Ladesäulen und Wallboxen

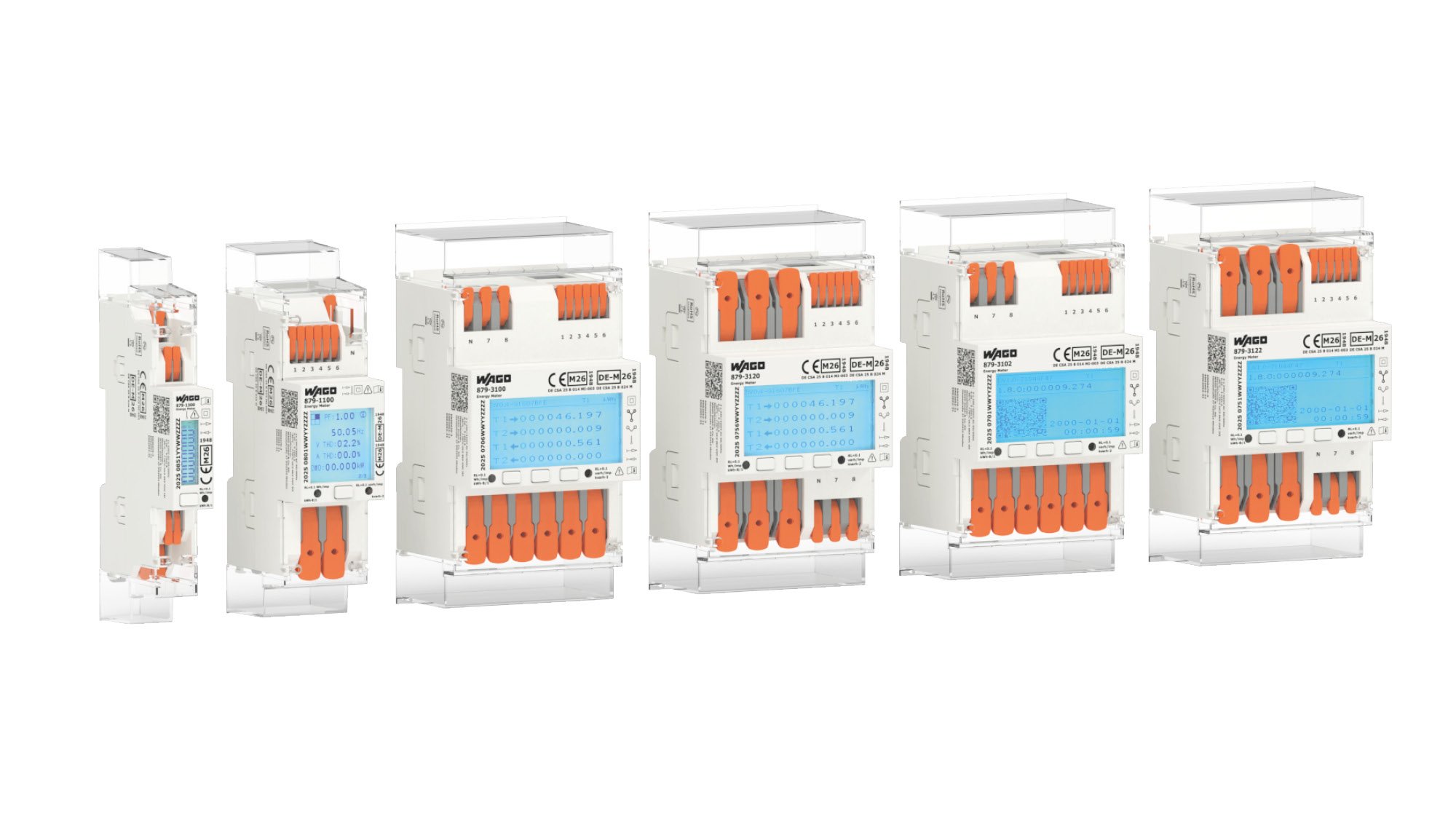

Die WAGO Energiezähler (MID) erfassen Energie, Netzfrequenz, Strom, Spannung sowie Leistung aller Phasen.

Als 4-Quadranten-Zähler können sie Lieferung und Bezug sowie kapazitive und induktive Energie voneinander unterscheiden.

Darüber hinaus ermöglichen die Geräte die Messung des Energieverbrauchs auf bis zu vier verschiedenen Tarifen.

Ein besonderes Merkmal ist die breite Auswahl an Schnittstellen: Neben Modbus RTU und zwei S0-Schnittstellen sind auch Modelle mit M-Bus, WiFi^® und Bluetooth^® Low-Energy verfügbar.

Auch die ETHERNET-basierte Kommunikation ist möglich: Die neuen 3-phasigen Varianten bringen Modbus TCP bereits mit. Alle anderen Modelle können durch das zusätzliche Modbus-TCP-Modul befähigt werden.

Die Konfiguration der MID-konformen Energiezähler erfolgt komfortabel und schnell über die kostenfreie WAGO App oder per Webinterface – ganz ohne Programmieraufwand.

Zusätzlich ermöglicht die App den Export aktueller Messdaten als CSV-Datei, die sich unkompliziert per E-Mail oder über gängige Messenger-Dienste weiterleiten lässt.

Die WAGO Energiezähler sind dank zahlreicher Zulassungen vielseitig einsatzbar: Alle Geräte entsprechen der europäischen Messgeräterichtlinie 2014/32/EU (MID-Richtlinie) und der deutschen Mess- und Eichverordnung (MessEV). Die Ausführungen mit integriertem „Open Charge Metering Format“ (OCMF) erfüllen zudem die Vorgaben der PTB-A50.7 für eichrechtskonforme Ladesäulen im öffentlichen Bereich.

Ganz gleich, ob eindrähtig, feindrähtig oder mit Aderendhülse: Die Push-in-Anschlusstechnik mit Hebel ermöglicht eine schnelle und einfache Verdrahtung. Zusätzlich zur Zeitersparnis erhöht die CAGE CLAMP®-Anschlusstechnik die Sicherheit. Denn: Über die gesamte Laufzeit ist eine dauerhaft sichere Kontaktierung gewährleistet. Dadurch können Kontaktstellen beispielsweise nicht überhitzen.

Erste Klasse im Schaltschrank: Die 3-phasigen Ausführungen punkten mit flexibel orientierten Anschlusspunkten (U- oder S-Anschluss) und einem drehbaren Display – das erlaubt die flexible Integration in neue und bestehende Anwendungen. Gleichzeitig sparen die kompakten Varianten mit einer bzw. zwei Teilungseinheiten deutlich Platz gegenüber herkömmlichen Zählern mit vier Teilungseinheiten.

Direktzähler messen den Stromfluss direkt. Sie sind ideal für Anwendungen mit bis zu 65 A – beispielsweise zu Abrechnungszwecken im öffentlichen und halböffentlichen Bereich oder zum Monitoring von Energiemengen. Das Portfolio bietet sowohl 1-phasige als auch 3-phasige Varianten mit unterschiedlichen Teilungseinheiten und wahlweise U- oder S-Anschluss.

Wandlerzähler messen den Strom in Kombination mit Stromwandlern, die hohe Ströme heruntertransformieren. Sie eignen sich für größere Anwendungen ab 65 Ampere – beispielsweise in Industrieanlagen oder für Hauptanschlüsse. WAGO bietet eine 3-phasige Variante mit zwei Teilungseinheiten und U-Anschluss.

Das ergänzende Modbus-TCP-Modul macht Ihre Systeme fit für die ETHERNET-basierte Kommunikation: Es erweitert WAGO Energiezähler, die serienmäßig mit Modbus RTU ausgerüstet sind, um diese wertvolle Schnittstelle und eröffnet so neue Einsatzmöglichkeiten. Die Anbindung des Zusatzmoduls erfolgt direkt, ohne zusätzlichen Verdrahtungsaufwand.

Die Profis für den Einsatz in eichrechtskonformen Ladesäulen im öffentlichen Bereich: WAGO Energiezähler mit integriertem „Open Charge Metering Format“ (OCMF) erfüllen die Vorgaben der PTB-A50.7 und sind damit optimal für diesen Anwendungsbereich geeignet. Sie stehen als 3-phasige Varianten mit U- und S-Anschluss zur Verfügung und sind für Anwendungen bis 65 Ampere ausgelegt.

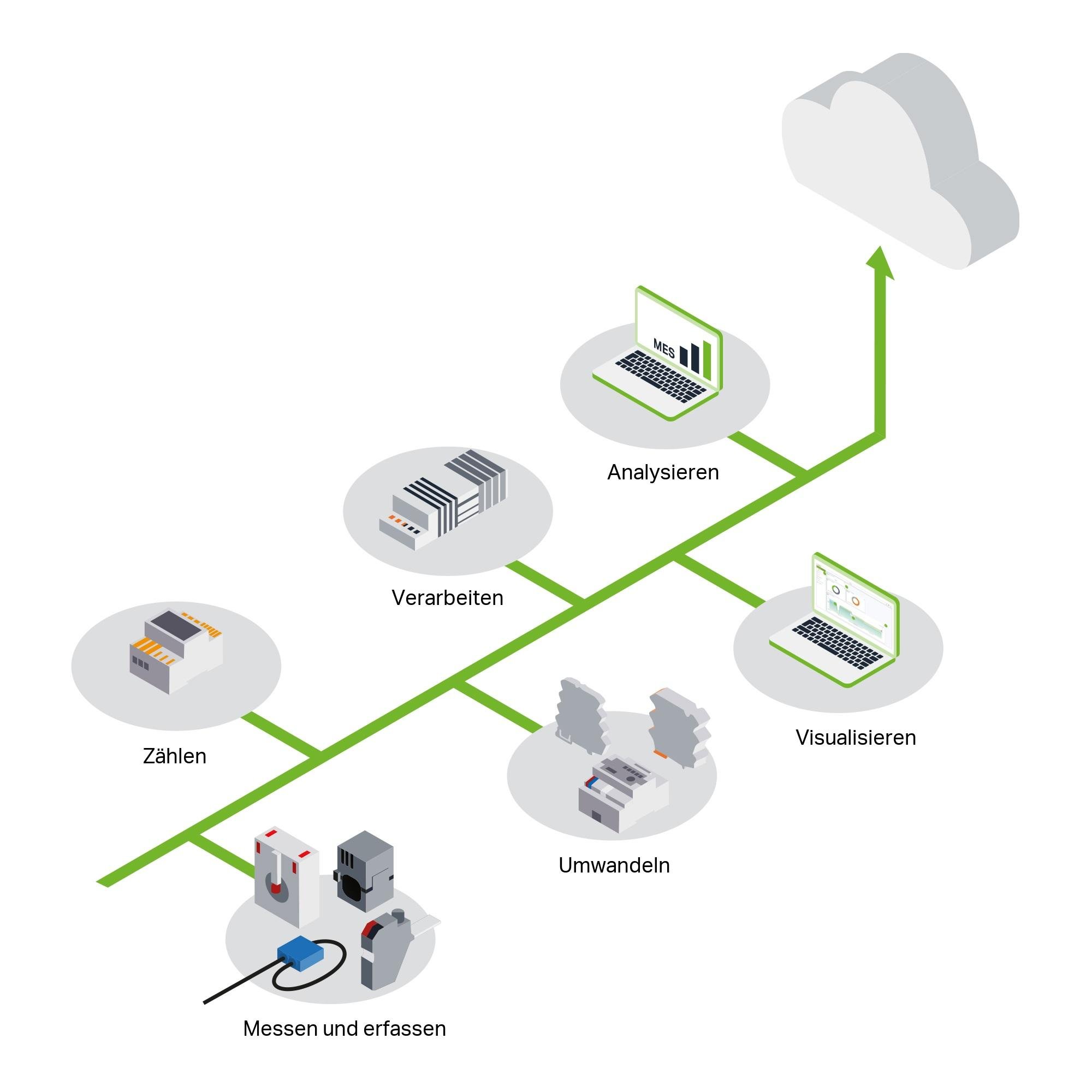

Für jeden Schritt die passende Lösung

Die beste Energiemanagementlösung ist die, die sich an Ihre Anforderung anpassen lässt. WAGO bietet Ihnen dafür alle Möglichkeiten. Mit unserem System für das Energiemanagement können Sie in der Produktion, in industriellen Prozessen und in Gebäuden viel Energie sparen.

Parametrieren statt Programmieren

Das WAGO Energiedatenmanagement, bestehend aus einer Software in Kombination mit einem modularen Steuerungssystem, erfasst Messdaten verschiedener Medien und Einflussgrößen für das Energie-Monitoring und verarbeitet diese für weitere Analysen, die Archivierung und das Reporting.
