Printconnectoren en printklemmen

Gebruiksvriendelijke printconnectoren en printklemmen

Uiteenlopende toepassingen vragen om uiteenlopende oplossingen. WAGO biedt hiervoor een groot assortiment aan printklemmen en printconnectoren aan. Met de verschillende veeraansluittechnieken kunt u uw uitdagingen in de aandrijf- en besturingstechniek of in de verlichtingsindustrie eenvoudig oplossen.

Uw voordelen:

  • Grote diversiteit aan varianten
  • Eenvoudig en veilig in gebruik
  • Geleiders veilig klemmen dankzij de veeraansluittechniek
  • Aanzienlijke tijdbesparing door de directe aansluiting van massieve geleiders en fijnaderige geleiders met adereindhuls bij de push-in CAGE CLAMP®- en PUSH-WIRE®-varianten
  • Optimale integratie in uw productieproces door producten voor golf-/handsolderen (THT) en reflow solderen (THR en SMT)

Productoverzicht

Onze producten uit het bereik printplaataansluiting

Printklemmen en -connectoren met hendel

Printklemmen en printconnectoren met hendel moeten aan de meest uiteenlopende eisen voldoen – of het nu om alsmaar kleinere machines, installaties en apparaten of om veeleisende gebruiksomstandigheden gaat. WAGO biedt een uitgebreid assortiment aan bijzonder compacte printklemmen en printconnectoren met hendel evenals producten voor de vermogenselektronica. De hendel maakt een eenvoudige aansluiting in het veld mogelijk. De aansluiting zonder gereedschap is met name in kleine of moeilijk toegankelijke ruimten een groot voordeel. De eenduidige positie van de hendel zorgt hierbij voor een hoge mate van veiligheid: als de hendel is geopend, is ook de klempositie geopend. Is de hendel gesloten, is ook de klempositie gesloten.

Uw voordelen:

  • Omvangrijk productportfolio van 0,14 tot 25 mm2
  • Aansluiting zonder gereedschap dankzij de hendelaansluiting
  • Directe aansluiting dankzij push-in CAGE CLAMP®
  • Aansluitrichting horizontaal en verticaal ten opzichte van de printplaat Testmogelijkheid 0° en 90° ten opzichte van de aansluitrichting
MM-272731_website-update_Product-Page_PCB-Terminal-Blocks-and-Pluggable-PCB-Connectors_2_2000x2000.jpg

SMD-printklemmen

De SMD-printklemmen van WAGO zijn dé perfecte oplossing, zowel voor uw LED-toepassingen als voor industriële oplossingen. Overtuig uzelf van de diverse voordelen zoals de compacte afmetingen en het eenvoudige gebruik.

Uw voordelen:

  • Directe aansluiting van massieve geleiders
  • Minimale schaduwvorming door de geringe inbouwhoogte en de witte kleur van de behuizing
  • Volledige integratie in het geautomatiseerde productieproces dankzij de "Tape-and-Reel"-verpakking


Printklemmen

Voor de aansluiting van printplaten op uw randapparatuur is een omvangrijk assortiment aan printklemmen met geleiderdoorsneden van 0,08 tot 16 mm2 beschikbaar. Met diverse rastermaten (zowel in cm als in inch) van 2,5 tot 20 mm biedt WAGO de juiste oplossing voor uw toepassingen.

Uw voordelen:

  • Eenvoudig en veilig in gebruik dankzij de directe aansluiting van massieve geleiders met push-in CAGE CLAMP®
  • Ruime keuze aan printklemmen met verschillende invoerrichtingen en bedieningswijzen voor iedere behoefte
  • Individuele kleurencombinaties voor een duidelijke toewijzing van de aansluitingen mogelijk
  • Eenvoudige integratie in uw productieproces door producten voor verschillende soldeerprocessen
  • Varianten voor behuizingsdoorvoer beschikbaar

Printconnectoren

De verschillende connectorseries van WAGO bieden altijd de juiste oplossing voor uw toepassing. De printconnectoren zijn verkrijgbaar voor geleiderdoorsneden van 0,08 tot 10 mm2. Hierdoor wordt aan alle voorwaarden voor de systeembekabeling voldaan.

Uw voordelen:

  • Perfect op de verschillende eisen en toepassingsgebieden afgestemde systemen
  • Grote diversiteit aan varianten binnen de systemen voor de meest uiteenlopende toepassingen
  • Snelle, trilvaste en onderhoudsvrije klemverbinding dankzij de veeraansluittechniek
  • Rastermaten van 2,5 tot 7,62 mm en een stroombelastbaarheid van maximaal 41 A
  • Plug-in printklemmen op afzonderlijke soldeerpennen en soldeerpenstroken
  • Varianten voor behuizingsdoorvoer beschikbaar

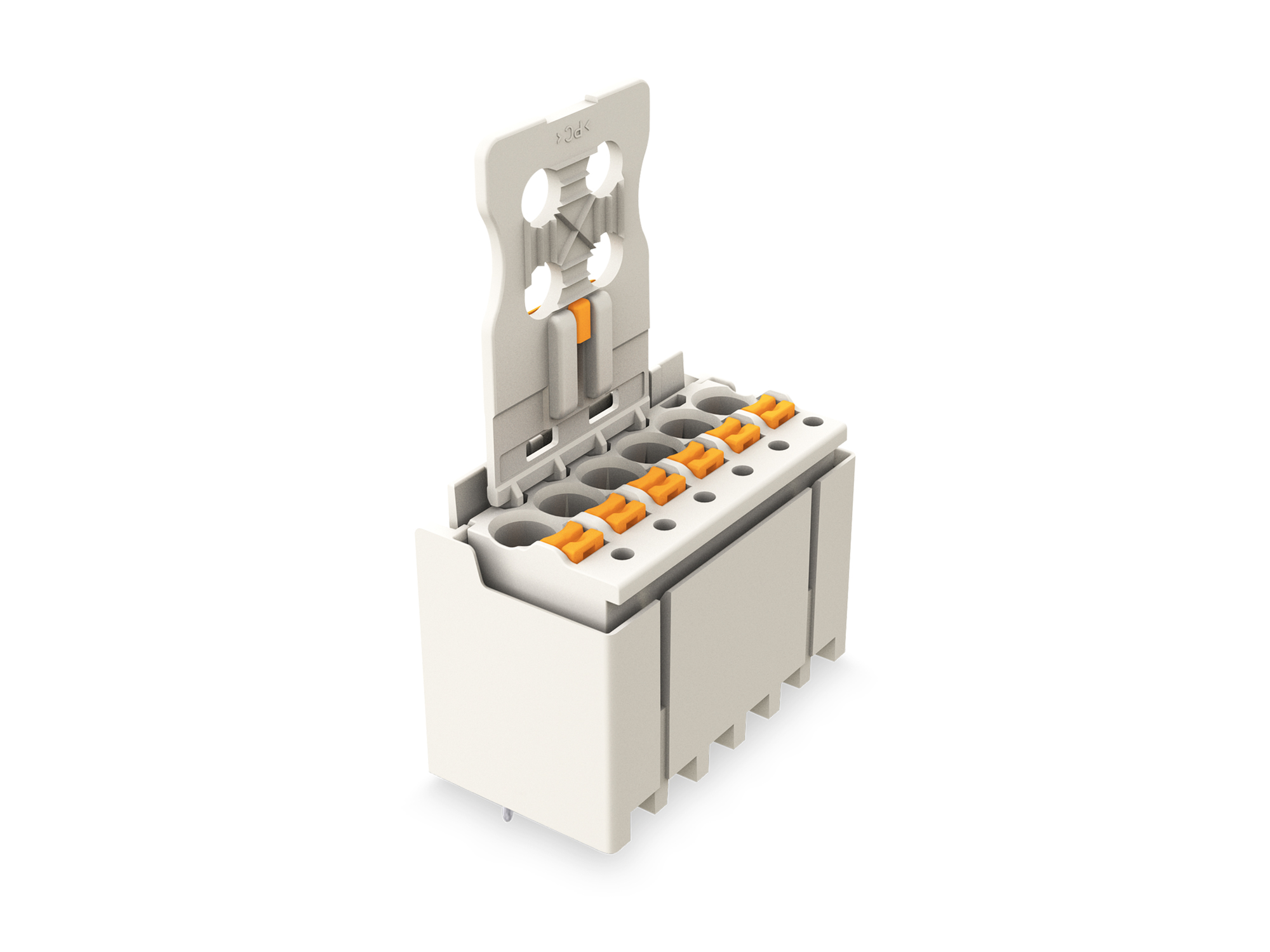

picoMAX®: het connectorsysteem

Dubbele contactkracht met slechts één chroomnikkelstalen veer – dankzij dit principe is picoMAX® ruim 30 % compacter dan andere verbindingssystemen.

Uw voordelen:

  • Compacte constructie: tot wel 30 % minder ruimte nodig
  • Radicaal vereenvoudigd contactsysteem
  • Hoge contactveiligheid – ook bij hogere omgevingstemperaturen – dankzij de speciale constructie, de innovatieve veerklemtechniek en de nieuwe isolatie
  • Zeer hoge trillingsbestendigheid (tot wel 20g) bij "wire to board"-verbindingen dankzij de geïntegreerde vergrendeling en de vrijwel volledige invoer van de female steker in de male steker
  • Efficiënte testmogelijkheid door de testopening in de aansluitrichting van de geleider


Producten ontdekken

Alle producten

Ontdek alle producten uit het bereik printplaataansluiting


Hendelaansluittechniek op de printplaat

Ontdek de voordelen en toepassingsmogelijkheden!

Inspiratie - voor u

Vergrendelingssystemen MCS Maxi 6 met hendel

Montageadapter voor MCS Maxi 6 en 16 met hendel

Nieuwe producten

2,5 mm² in het veld met hendel aansluiten

De 1-draads female steker MCS MIDI voor geleiderdoorsneden van 0,14 tot 2,5 mm² en een rastermaat van 5 mm is ook verkrijgbaar met hendel. De steker biedt een ideale combinatie van goede performance, compacte afmetingen en een comfortabele bediening van de hendel.

Serie 2086 nu ook als witte variant verkrijgbaar

Dankzij de witte kleur van de behuizing is de compacte printklem van de serie 2086 ideaal voor toepassingen in de verlichtingsindustrie. De klem beschikt over een aansluitbereik van 0,14 tot 1,5 mm² en kan veelzijdig worden ingezet.

COMFORTABELE APPARAATVERBINDING MET DE 2601-SERIE

Bedrading zonder gereedschap met de bijzonder compacte printklem met hendel voor doorsneden tot 1,5 mm².

Praktische veldaansluiting - ook voor kleine doorsneden

De printconnector MCS MINI met hendel en push-in aansluiting biedt meer bedradingscomfort voor kleine geleiderdoorsneden tot 1,5 mm2.

Ook interessant

Passend bij onze printplaataansluitingen

Innovatieve aansluittechniek

De standaard voor een hoge mate van veiligheid en lagere kosten: sinds 1951 biedt WAGO met de veerklemtechniek een onderhoudsvrij aansluitsysteem voor iedere behoefte aan.

CAGE CLAMP®

We Connect Your Light

Van de aansluittechniek voor LED-modules en drivers tot de aansluiting van verlichtingsarmaturen en bijbehorend lichtmanagement: WAGO beschikt over de noodzakelijke ervaring en de oplossingen waarmee u licht efficiënt en effectief kunt inzetten.


Smart Designer – printplaten ontwerpen the easy way

Printklemmen en printconnectoren individueel configureren is snel en eenvoudig mogelijk met de configuratiesoftware Smart Designer van WAGO.

MM-12486_Smart Designer and UltraLibrarian for PCB_2000x1125.jpg

CAE-gegevens vereenvoudigen de engineering van de printplaat

Integratie van printplaatcomponenten van WAGO in het PCB-design - geen probleem dankzij CAx-gegevens met "Schematic Symbols and PCB Footprints".

MM-12486_Smart Designer and UltraLibrarian for PCB_1_2000x1125.jpg
