Oprzewodowanie systemowe PCB przy zastosowaniu wielowtyków MSC

MULTI CONNECTION SYSTEM (MCS) WAGO jest uniwersalnym systemem wielowtyków do tworzenia rozwiązań w różnych typach aplikacji. System obejmuje w sumie 7 rodzin dla rozmiarów rastra od 2,5 do 10,16 mm i o przekroju przewodów od 0,08 do 25 mm2. Dlatego ma tak szeroki zakres zastosowań.


Zalety:

  • Bogaty system wielowtyków do tworzenia oprzewodowania systemowego
  • Łatwe konfekcjonowanie przewodów i oprzewodowanie urządzeń dzięki możliwości obsługi wariantów zacisku CAGE CLAMP® na dwóch płaszczyznach
  • Montaż wtykowy przewodów jednodrutowych i linkowych zakończonych tulejką, dzięki zaciskowi Push-in CAGE CLAMP®
  • Łatwa realizacja pełnej ochrony przed błędnym podłączeniem
  • Kompaktowa i różnorodna budowa
  • Możliwość indywidualnego kodowania

Przegląd produktów

Poznaj pełną ofertę produktów z rodziny MCS

MCS MICRO

Oszczędność miejsca: najmniejszy wielowtyk MCS MICRO o rastrze 2,5 mm jest idealnym rozwiązaniem do aplikacji na minimalnej przestrzeni. Zakres przekroju przewodów wynosi od 0,08 do 0,5 mm2;.

Zalety:

  • 100% ochrony przed błędnym podłączeniem
  • Łatwe konfekcjonowanie przewodów i oprzewodowanie urządzeń dzięki możliwości obsługi wariantów zacisku CAGE CLAMP® na dwóch płaszczyznach
  • Do połączeń „przewód-płytka” i „przewód-przewód”
  • Możliwość indywidualnego kodowania
  • Napięcie znamionowe do 320 V już przy rastrze 2,5 mm
  • Wtyki THR (Through Hole Reflow) w opakowaniu typu „tape and reel” do automatycznego montażu w procesie SMT

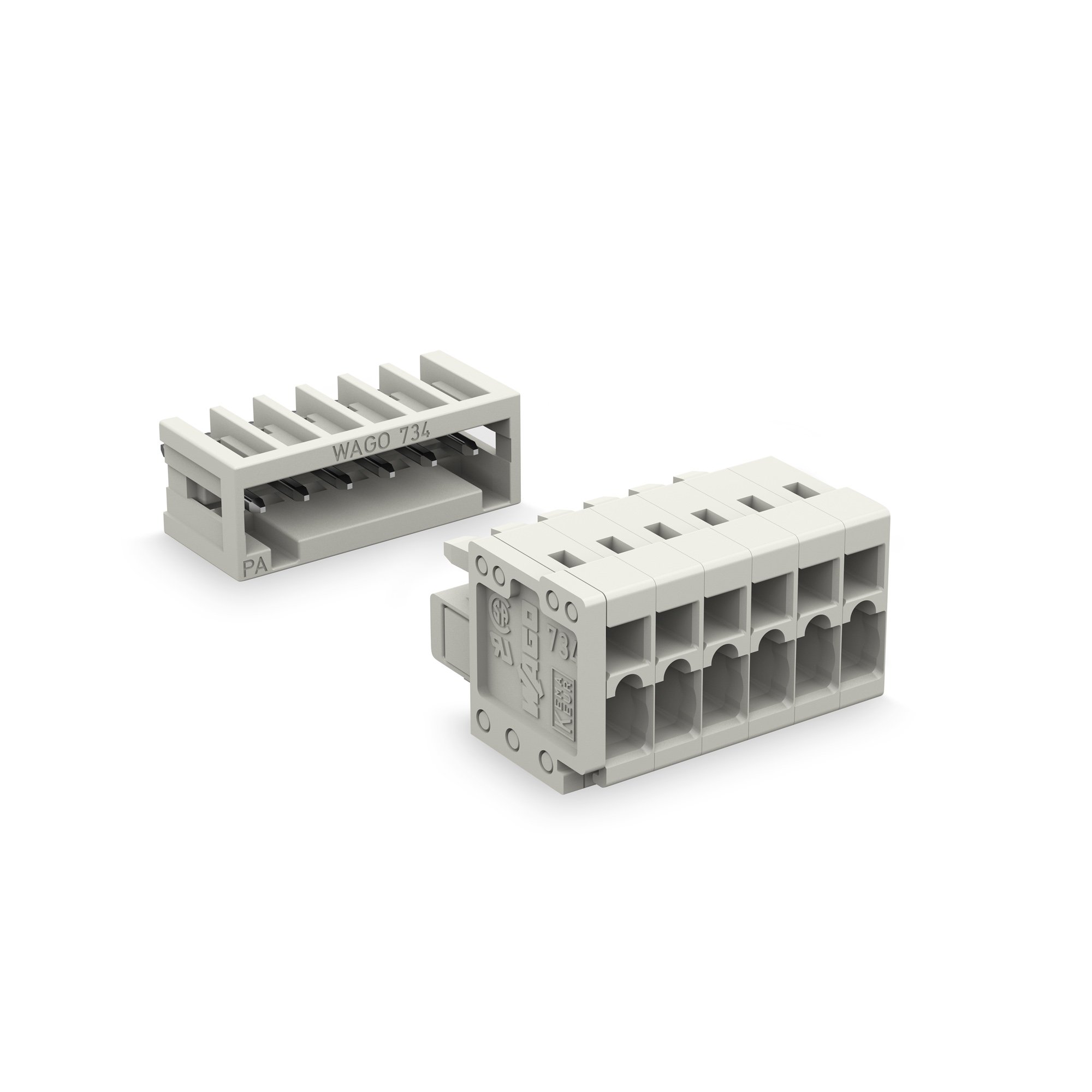

MCS MINI

Kompaktowe elementy do aplikacji sygnałowych: kompaktowy system wielowtyków MCS MINI przeznaczony jest do rastra 3,5 mm i 3,81 mm i przewodów o przekroju od 0,08 do 1,5 mm2;.

Zalety:

  • 100% ochrony przed błędnym podłączeniem
  • Możliwość obsługi wariantów zacisku CAGE CLAMP® na dwóch płaszczyznach
  • Montaż wtykowy przewodów jednodrutowych i linkowych zakończonych tulejką, dzięki zaciskowi Push-in CAGE CLAMP®, z przyciskami
  • Do połączeń „przewód-płytka”, „przewód-przewód”, „płytka-płytka” oraz „płytka-przewód”
  • Możliwość indywidualnego kodowania
  • Wtyki THR (Through Hole Reflow) w opakowaniu typu „tape and reel” do automatycznego montażu w procesie SMT
  • Połączenia bez lutowania: dostępne także warianty z techniką PressIn

MCS MINI HD

Duża gęstość upakowania na niewielkiej przestrzeni: MCS MINI HD o dwurzędowej budowie pozwala realizować wiele połączeń I/O na minimalnej przestrzeni. Elementy dostępne w rastrze 3,5 mm i przeznaczone do przewodów o przekroju od 0,08 do 1,5 mm2

Zalety:

  • 100% ochrony przed błędnym podłączeniem
  • CAGE CLAMP®: uniwersalny zacisk do wszystkich rodzajów przewodów, z osobnym, łatwo dostępnym otworem pomiarowym
  • Dwurzędowe rozmieszczenie biegunów: duża gęstość upakowania w układach przewód-płytka na niewielkiej przestrzeni
  • Opcjonalna blokada dla ochrony przed nieumyślnym rozłączeniem
  • Możliwość indywidualnego kodowania
  • Płytki odciążające przewody z możliwością montażu w osi gniazda
  • Wtyki THR (Through Hole Reflow) w opakowaniu typu „tape and reel” do automatycznego montażu w procesie SMT

MCS MINI SL

Ultrapłaska konstrukcja, duża gęstość upakowania, wysokość tylko 7,8 mm: MCS MINI SL wyróżniają się niewielkimi gabarytami i przeznaczone są do przewodów o przekroju od 0,2 mm2 do 1,5 mm2 i rastrze 3,5 mm.

Zalety:

  • Kompaktowa budowa i niewielka wysokość – zaledwie 7,8 mm
  • Montaż wtykowy przewodów jednodrutowych i linkowych zakończonych tulejką, dzięki zaciskowi Push-in CAGE CLAMP®, ze zintegrowanymi przyciskami
  • Połączenie „płytka-przewód“
  • Pomiar od strony płaszczyzny podłączania przewodów
  • Możliwość indywidualnego kodowania

MCS MIDI

Wszechstronny program z dodatkowym zabezpieczeniem: uniwersalny system wielowtyków MCS MIDI o rastrze 5 i 7,5 mm pozwala zapewnić jeszcze większe bezpieczeństwo podczas realizacji połączeń wtykowych. Można łączyć tylko wtyki i gniazda o tej samej liczbie biegunów. Dzięki możliwości indywidualnego kodowania zapewniona jest 100%-owa ochrona przed błędnym podłączeniem. W ten sposób można uniknąć błędów spowodowanych doborem elementów o różnej liczbie biegunów. Możliwe jest zastosowanie wszystkich rodzajów przewodów o przekroju od 0,08 do 2,5 mm2;.

Zalety:

  • 100% ochrony przed błędnym podłączeniem
  • Możliwość obsługi wariantów zacisku CAGE CLAMP® na dwóch płaszczyznach
  • Montaż wtykowy przewodów jednodrutowych i linkowych zakończonych tulejką, dzięki zaciskowi Push-in CAGE CLAMP®, ze zintegrowanymi przyciskami
  • Do połączeń „przewód-płytka”, „przewód-przewód”, „płytka-płytka” oraz „płytka-przewód”
  • Możliwość indywidualnego kodowania
  • Możliwość łączenia ze złączkami listwowymi dzięki wtykom z długimi pinami przyłączeniowymi
  • Połączenia bez lutowania: dostępne także warianty z techniką PressIn

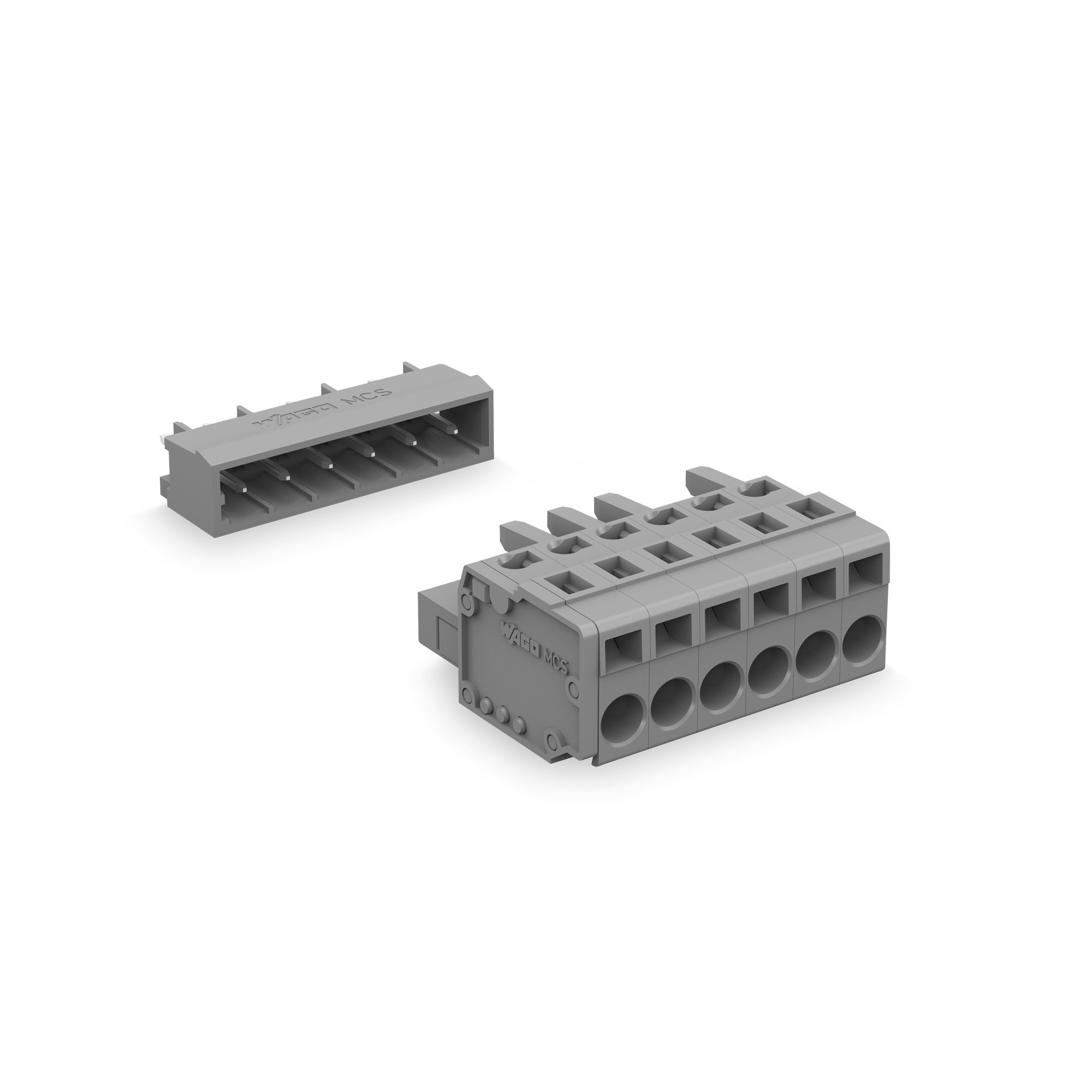

MCS MIDI Classic

Wariant klasyczny do zasilania urządzeń: wszechstronny program MCS MIDI Classic jest dostępny w rozmiarach rastra 5 mm, 5,08 mm, 7,5 mm i 7,62 mm. Uniwersalny zacisk CAGE CLAMP® jest przeznaczony do wszystkich rodzajów przewodów w zakresie od 0,08 do 2,5 mm2. System umożliwia m.in. zablokowanie połączenia wtykowego bocznymi zaczepami lub uchwytami śrubowymi, w celu ochrony przed nieumyślnym rozłączeniem.

Zalety:

  • Łatwe konfekcjonowanie przewodów i oprzewodowanie urządzeń dzięki możliwości obsługi wariantów zacisku CAGE CLAMP® na dwóch płaszczyznach
  • Montaż wtykowy przewodów jednodrutowych i linkowych zakończonych tulejką, dzięki zaciskowi Push-in CAGE CLAMP®, ze zintegrowanymi przyciskami i bez przycisków
  • Możliwość łączenia wielu gniazd w jednym wtyku bez utraty rastra
  • Do połączeń „przewód-płytka”, „przewód-przewód”, „płytka-płytka” oraz „płytka-przewód”
  • Możliwość indywidualnego kodowania
  • Możliwość łączenia ze złączkami listwowymi dzięki wtykom z długimi pinami przyłączeniowymi
  • Stabilizacja przewodów poprzez obudowy lub płytki odciążające (opcja)
  • Wtyki THR (Through Hole Reflow) w opakowaniu typu „tape and reel” do automatycznego montażu w procesie SMT

MCS MAXI 6

Wielowtyki do wyższych mocy: nowy system wielowtyków MCS MAXI 6 dopełnia rodzinę złączek do PCB, do energoelektroniki z dźwignią. Zakres przekroju przewodów od 0,5 do 10 mm2 sprawia, że wielowtyki mają zwiększoną obciążalność prądową, przez co nadają się do instalacji wykorzystujących wyższe prądy. Dzięki intuicyjnej dźwigni można oprzewodować urządzenia bez użycia narzędzi. MCS MAXI 6 jest dostępny w rozmiarze rastra 7,62 mm.

Zalety:

  • Łatwe oprzewodowanie bez użycia narzędzi dzięki zintegrowanym dźwigniom
  • Intuicyjna obsługa dzięki wykorzystaniu dźwigni, bez użycia innych narzędzi montażowych
  • Montaż wtykowy przewodów do zacisku Push-in CAGE CLAMP® bez pomocy narzędzi
  • Większy zakres przekroju podłączanych przewodów i większa obciążalność prądowa
  • Do połączeń „przewód-płytka” i „przewód-przewód”
  • 100% ochrony przed błędnym podłączeniem
  • 600 V zgodnie z UL 1059 dla wtyków i gniazd z przyłączem przewodowym
  • Stabilizacja przewodów poprzez płytki odciążające (opcja)


MCS MAXI 16

Jedyne na świecie wielowtyki z dźwigniami do energoelektroniki: system wielowtyków MCS MAXI 16 wyposażony w innowacyjne dźwignie jest przeznaczony do przewodów o przekroju od 0,75 do 25 mm2 i idealnie nadaje się do zastosowania w energoelektronice. MCS MAXI 16 jest dostępny w rozmiarze rastra 10,16 mm.

Zalety:

  • Łatwe oprzewodowanie bez użycia narzędzi dzięki zintegrowanym dźwigniom
  • Intuicyjna obsługa dzięki wykorzystaniu dźwigni, bez użycia innych narzędzi montażowych
  • Większy zakres przekroju podłączanych przewodów i większa obciążalność prądowa
  • 100% ochrony przed błędnym podłączeniem
  • Montaż wtykowy przewodów jednodrutowych i linkowych zakończonych tulejką, dzięki zaciskowi Push-in CAGE CLAMP®
  • Do połączeń „przewód-płytka” i „przewód-przewód”
  • Opcjonalne kodowanie i zaczepy ryglujące


Nowość produktowa

Najwyższe bezpieczeństwo na niewielkiej powierzchni

Środkowy zaczep ryglujący i płytka odciążająca przewody do wielowtyku MCS MAXI 16 to gwarancja bezpieczeństwa w najbardziej kompaktowej formie.

Maksymalne bezpieczeństwo i wygodna obsługa, nawet w najmniejszych przestrzeniach – takie zalety gwarantuje w wielowtyku MCS MAXI 16 z serii 832 środkowy zaczep ryglujący oraz płytka odciążająca przewody. Oferujemy najbardziej kompaktowe na rynku rozwiązanie do blokowania wielowtyków do PCB dla energoelektroniki.

Intuicyjnie obsługiwany środkowy zaczep ryglujący zabezpiecza przed niezamierzonym rozłączeniem wielowtyku – i to bez dodatkowego zwiększania rastra. Dzięki temu wielowtyki można umieszczać bezpośrednio obok siebie. Przewody mocowane są w połączeniu z płytką odciążającą i w ten sposób zabezpieczane przed siłami wyciągającymi. Równocześnie użytkownik ma do dyspozycji stabilny uchwyt do wygodnego montażu i demontażu wielowtyku.

Zalety:

  • Najbardziej kompaktowy środkowy zaczep ryglujący do wielowtyków do PCB dla energoelektroniki
  • Intuicyjny mechanizm pozwalający na łatwe blokowanie i zwalnianie jedną ręką
  • Płytka odciążająca przewody zabezpiecza przyłączone przewody i służy jako uchwyt, który ułatwia obsługę.

Najwyższe bezpieczeństwo na niewielkiej powierzchni

Nr katalogowe:

831-1102/038-000 do 831-1109/038-000

831-1102/322-000 do 831-1109/332-000

831-1102/306-000 do 831-1106/306-000
